物联网数字化智能注水系统

点击量：2530 发布日期：2017-10-18

科学进步将人类社会带到了网络时代，随之油田数字化建设也悄然而生，伴随着通迅、互联网、计算机技术的发展衍生出物联网系统，从而将工业自动化迈向了智能化，真实的将生产管理走向了 “业务处理数字化、生产指挥网络化、管理手段现代化、经营决策科学化、油田管理精细化”的数字化油田管理。

物联网数字化智能注水系统的技术优势：
动态监测资料准确收集、分析，及时发现设备故障问题，缩短故障处理时间，提高油、水开时率和自动化水平
省时省力、资料齐全，降低员工工作强度，降低安全风险
相比传统信号传输方式，此系统（3G）信号稳定，连接率高，组网简单、易于维护
方便各级管理人员随时掌握生产动态，实现精细化管理
系统运营成本低
监控资料实时备份，不同访问权限，资料安全可靠
系统可扩展性强，无需重复建设，建设成本低
访问方式多样，不受地域限制

1 项目概述
1.1 项目实现作用
建立一个数字化、网络化的油田注水监石油、分析等管理系统，实现精细化注水管理，数据分析并科学决策，降低安全风险，减少劳动力和劳动强度。
1.2 系统简介
物联网是通过射频识别（RFID）、红外感应器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把物品与互联网相连接，进行信息交换和通信，以实现对物品的智能化识别、定位、跟踪、监控和管理的一种网络。物联网数字化智能注水监控系统，就是在注水设备上加装射频通讯和互联网通讯装置，将系统和互联网连接起来，使管理者随时随地的监测和控制。

物联网智能注水监控系统拓布图

由于物联网是基于互联网基础之上，因此没有地域的限制，各个管理员可以从不同的地点，以不同的接入方式（如LAN,WAN,Internet/Intranet等）实时访问、操作共同的数据库、同时通过管理平台下达相关指令，完成各种操作任务；此系统除了计算机可访问外，手持设备亦可。

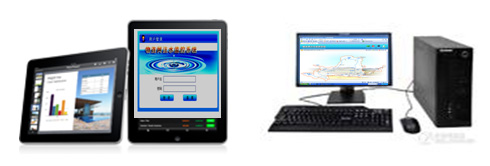

计算机和移动设备可链接互联网监控

1.3 系统目标
西安恒利石油设备有限公司自主研发物联网数字化注水智能监控系统可实现一下目标：
1.3.1 实现稳流恒流，精细化注水；
1.3.2 实现注水设备的远程控制；
1.3.3 实现报表的生成和动态曲线；
1.3.4 智能数据分析和故障报警；
1.3.5 降低运营成本、杜绝安全隐患。

2 项目内容
2.1 系统软件部分
2.1.1 主控制系统
建设基于B\S架构下的主控制软件，此系统主要系统管理、实时数据采集、运行数据曲线、历史数据查询、事件的报警浏览、阀组仪表监控等功能模块组成。

系统结构图

2.1.2 终端控制系统
建设基于B\S架构下的终端控制软件，实现多种终端设备平台网络链接，任意地区访问主系统，方便查询浏览，及时调配、科学管理。

2.2 系统硬件部分
2.2.1 稳流阀组间的建设
2.2.1.1 安装HLY型智能精控注水仪和数字压力变送器；
2.2.1.2 配水间安装物联网通讯协议箱。
2.2.2 计算机系统
2.2.2.1 我公司提供油田物联网数字化智能注水系统服务器。客户终端根据企业要求安装终端。

3 系统功能介绍
3.1 控制各注水井
管理人员可根据权限远程控制各个注水仪智能注水监控系统。
3.2 注水数据的监测和控制
软件在运行同步显示注水井的工作数据，包括井口压力、分水器压力、泵压、瞬时流量、累积流量、通讯状态等。管理者可根据需要设定瞬时流量，控制阀组的开关。
3.3 注水运行的数据全自动分析
系统根据采集的数据，实时将其自动转化生成瞬时流量、管压等数据曲线。管理者可根据其曲的趋势，快速准确的做出判断，为油田的高产、稳产做出科学的决策。
3.4 事故报警
井口出现异常系统会及时报警，管理者可通过查询报警信息快速处理。

4 物联网智能注水系统运营
4.1 物联网智能注水系统运营成本
所有数据是通过网络传输，无需现场抄表、巡线、人工调整等。智能判断事故出处点并报警。可根据需要设定任意时段数据汇总并输出标准表格。以上均无需人工操作节约人力资源成本。每块表每月传输数据不大于100MB，按照现在通信费用计算每月在10元。

5 物联网智能注水系统设备
物联网智能注水系统是架构在互联网平台数据传输系统，所以系统投资必须分摊到注水井数量。

6 项目施工组织

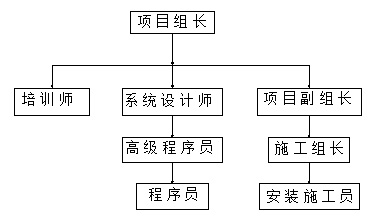

6.1 项目施工组织架构
